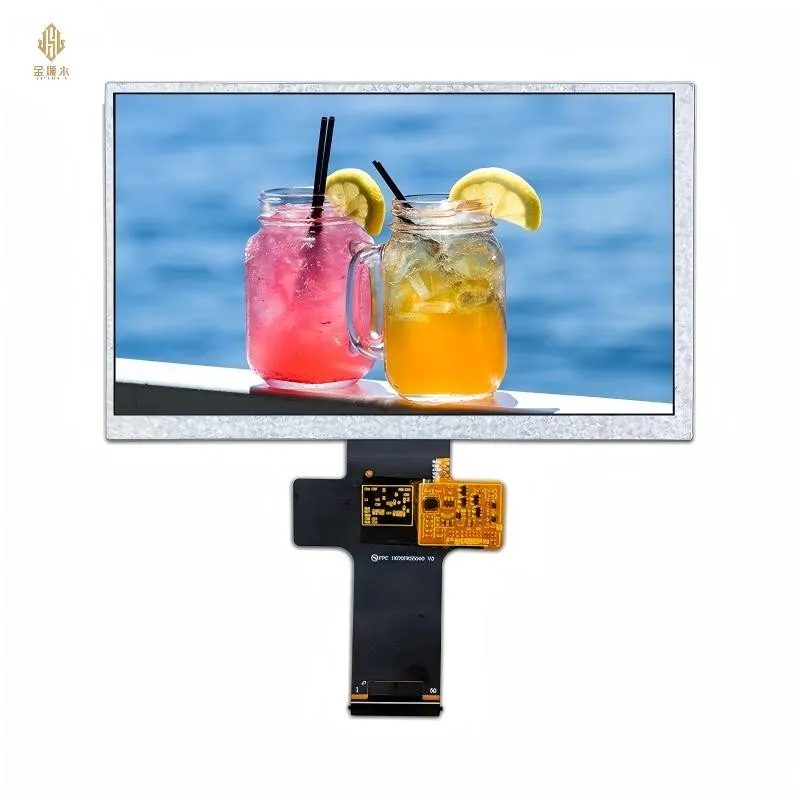

Parametri in tehnične specifikacije 7-palčnega barvnega LCD zaslona
Velikost: 7 palcev
Ločljivost: 1024 × 600, ki zagotavlja občutljive slike in jasen prikaz besedila
Vrsta zaslona: TFT LCD; odlična sposobnost barvne reprodukcije.
Vidni kot: 178 stopinj širok pogled, lahko prikaže enako barvo in svetlost v vsaki smeri, kamor gledate.
svetilnost: 400 cd/m², zaslon visoke svetlosti je berljiv tudi pri močni svetlobi.
Kontrastno razmerje: 800:1, zaradi česar je slika jasna v hierarhiji.
Dotik: podpira kapacitivni ali uporovni dotik (izbirno)
Vrste vmesnikov: RGB, LVDS, SPI, lahko prilagodite zahtevam strank.
življenjska doba: je več kot 50000 h in lahko še naprej deluje stabilno.
Delovna temperatura: -20 stopinj do 70 stopinj, primerna za različna industrijska in zunanja okolja
Ti tehnični indikatorji zagotavljajo odlično delovanje zaslona glede barv, svetlosti in vidljivosti ter so primerni za različne nadzorne plošče, ročne naprave, avtomobilske zaslone in druge elektronske izdelke.
Definicija vmesnika
| št | Simbol | Raven | Opis |
| 1 | NC | Ni povezave | |
| 2 | LEDK | P | Tla črne svetlobe |
| 3 | LEDK | P | Tla črne svetlobe |
| 4 | LEDK | P | Tla črne svetlobe |
| 5 | NC | Ni povezave | |
| 6 | LEDA | P | Anoda za črno svetlobo |
| 7 | LEDA | P | Anoda za črno svetlobo |
| 8 | NC | Ni povezave | |
| 9 | DVD | P | Napajanje |
| 10 | UD | I | Nadzor skeniranja Gate Up ali Down. Običajno povlecite nizko. UPDN ="L", izhodni navpični začetni impulz STV2 in UD pin izhod logična "0" na gonilnik vrat. UPDN="H", izhodni navpični začetni impulz STV1 in UD pin izhoda logična "1" na gonilnik vrat. |
| 11 | LR | I | Vir desno ali levo krmiljenje zaporedja. Običajno potegnite visoka. SHLR="L", premik levo: zadnji podatki S1_S2_S3......_$1536=prvi podatki. SHLR=H ",premik desno: prvi podatki= S1_S2_S3......._S1536=zadnji podatki. |
| 12 | PONASTAVI | I | Pin za globalno ponastavitev. |
| 13 | STBYB | I | Nadzor stanja pripravljenosti. |
| 14 | GND | p | Napajalna ozemljitev |
| 15 | R0 | I | Rdeči podatki |
| 16 | R1 | I | Rdeči podatki |
| 17 | R2 | I | Rdeči podatki |
| 18 | R3 | I | Rdeči podatki |
| 19 | R4 | I | Rdeči podatki |
| 20 | R5 | I | Rdeči podatki |
| 21 | R6 | I | Rdeči podatki |
| 22 | R7 | I | Rdeči podatki |
| 23 | GND | P | Napajalna ozemljitev |
| 24 | G0 | I | Zeleni podatki |
| 25 | G1 | I | Zeleni podatki |
| 26 | G2 | I | Zeleni podatki |
| 27 | G3 | I | Zeleni podatki |
| 28 | G4 | I | Zeleni podatki |
| 29 | G5 | I | Zeleni podatki |
| 30 | G6 | I | Zeleni podatki |
| 31 | G7 | I | Zeleni podatki |
| 32 | GND | P | Napajalna ozemljitev |
| 33 | DCLK | I | Vnos ure |
| 34 | GND | P | Napajalna ozemljitev |
| 35 | B0 | I | Modri podatki |
| 36 | B1 | I | Modri podatki |
| 37 | B2 | I | Modri podatki |
| 38 | B3 | I | Modri podatki |
| 39 | B4 | I | Modri podatki |
| 40 | B5 | I | Modri podatki |
| 41 | B6 | I | Modri podatki |
| 42 | B7 | I | Modri podatki |
| 43 | GND | P | Napajalna ozemljitev |
| 44 | DE | I | Omogoči vnos podatkov. Active High za omogočanje podatkov vhodno vodilo pod "DE Način". Običajno povlecite nizko. |
| 45 | NC | Ni povezave | |
| 46 | NC (SDA) | Ni povezave | |
| 47 | NC(SCL) | Ni povezave | |
| 48 | NC (CSB) | Ni povezave | |
| 49 | NC | Ni povezave | |
| 50 | GND | P | Napajalna ozemljitev |
7-palčni HD barvni LCD zaslon nadzor kakovosti
Da bi zagotovili zanesljivost in doslednost vsakega zaslona, smo vzpostavili celovit sistem nadzora kakovosti:
Pregled surovin – vse plošče, PCB-ji in komponenta ozadja so imeli strog vhodni pregled, odstranite slabe.
Inšpekcija proizvodnega procesa-Popravilo SMT, sestavljanje modulov itd. so nastavljene kontrolne točke kakovosti, ki zagotavljajo natančnost sestavljanja.
Popoln preizkus delovanja -- preizkusite svetlost, barve, kontrast in funkcije na dotik vsakega zaslona, da se znebite svetlih in temnih madežev ter nepravilnosti na zaslonu.
Preskus staranja - Zaslon je podvržen dolgotrajnim-poskusom staranja, da se zagotovi stabilnost in vzdržljivost.
Pregled pakiranja in pošiljanja: proti-statična zaščita, embalaža, odporna na prah, in embalaža proti-trkom, ki zagotavljajo, da je predmet varen med transportom.
Strog sistem vodenja kakovosti zagotavlja doslednost in zanesljivost pri pošiljkah v razsutem stanju, kar veleprodajnim strankam omogoča samozavesten nakup.
7-palčni TFT barvni zaslon na dotik dobavni cikel
Za tista velika naročila imamo zanesljivo proizvodno moč, na katero se lahko zanesemo za stalno proizvodnjo, poleg tega pa tudi hitro odpremo:
Standardna serija (do 100000 enot), dostava v 2-4 tednih
Large-scale orders (>5000) Proizvodne načrte je mogoče spremeniti glede na zahtevo in sporočiti pred tem, da se zagotovi dostava.
Naročite vzorec: lahko se pošlje v 1-2 tednih, tako da ima stranka možnost najprej preizkusiti delovanje.
Stabilna proizvodnja, določen dobavni cikel za načrtovanje proizvodnje in nabave veleprodajne stranke.
pogosta vprašanja
V1: Ali je mogoče zaslon prilagoditi z vmesniki in barvami osvetlitve?
O: Seveda podpiramo prilagajanje vmesnikov, kot so RGB, LVDS, SPI itd., in lahko izberemo barve osvetlitve ozadja glede na potrebe strank.
V2: Ali je mogoče dodati funkcijo dotika?
O: Podpira kapacitivni ali uporovni dotik, stranke lahko izbirajo glede na zahteve projekta.
V3: Kako zagotoviti dosledno kakovost za množična naročila?
O: Uporabljamo popolnoma funkcionalno testiranje, testiranje staranja in strog sistem nadzora kakovosti, da zagotovimo doslednost vsakega zaslona.
V4: Ali nudite po-tehnično podporo?
O: Zagotovite tehnično podporo na daljavo in storitve sledenja kakovosti za velika naročila, da zagotovite nemoteno uporabo strank.
V5: Ali lahko najprej zagotovimo vzorce?
O: Seveda podpiramo vzorčna naročila za stranke, da ocenijo učinkovitost in združljivost izdelka.
